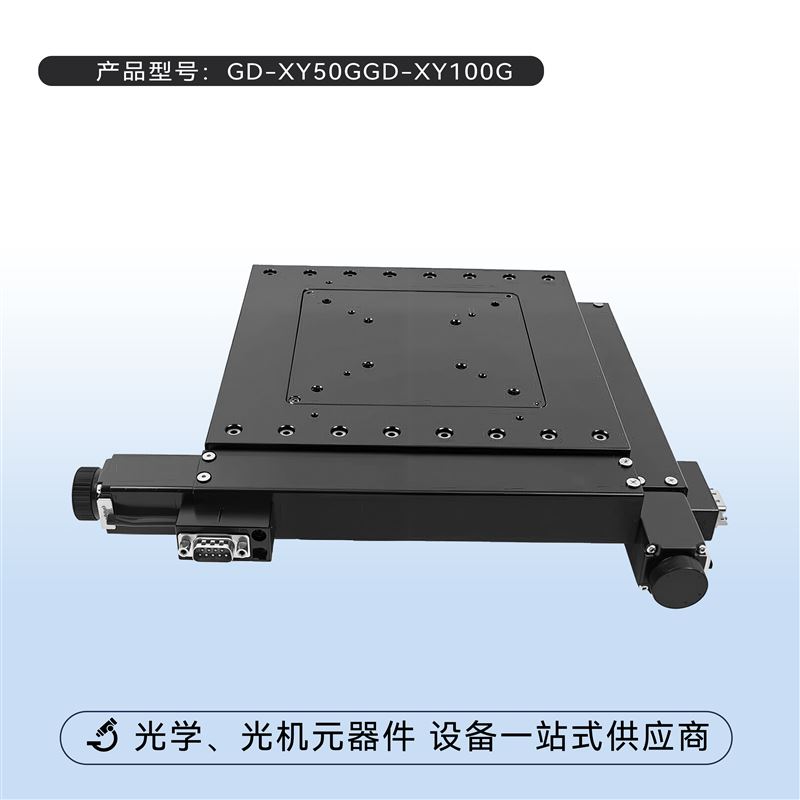

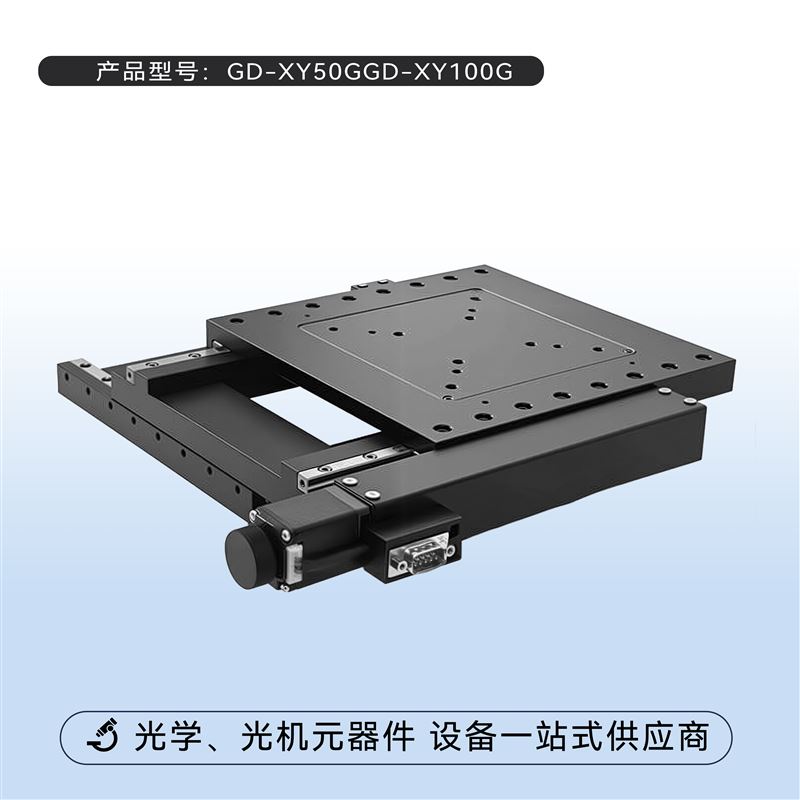

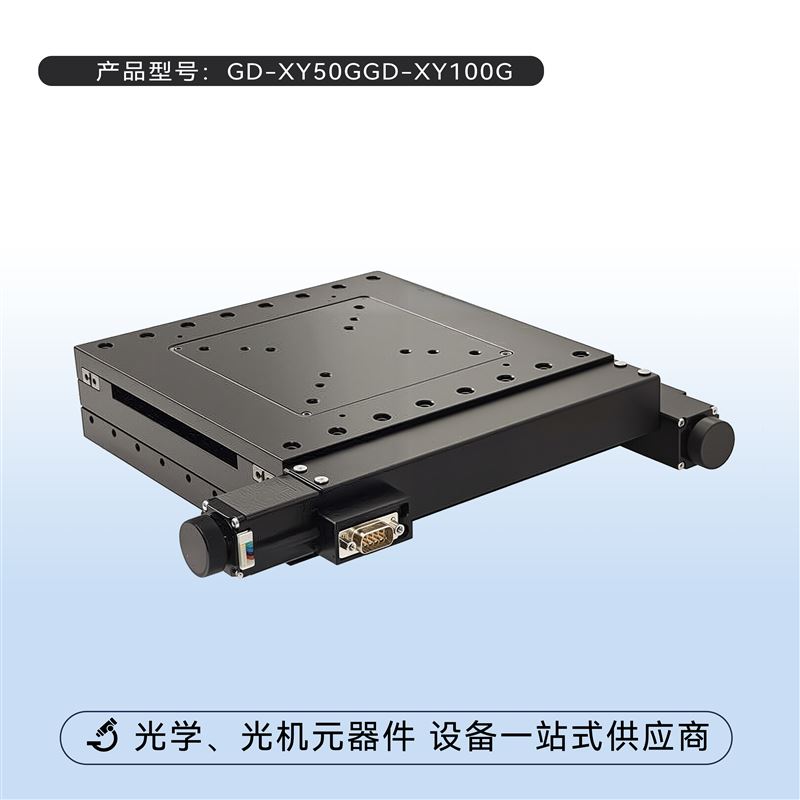

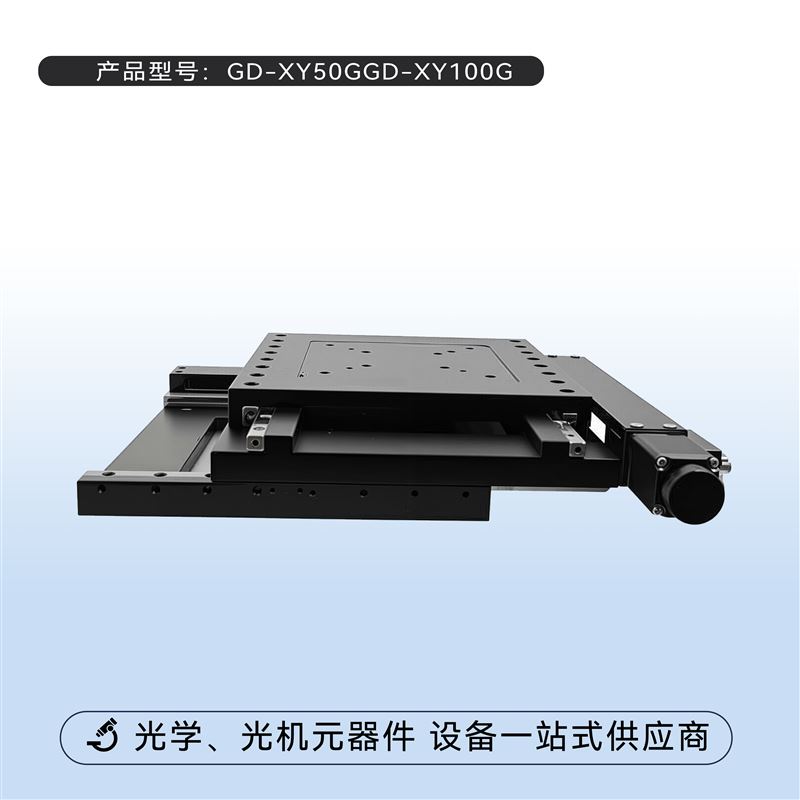

GD-XY50G/GD-XY100G 电动整体组合台
产品描述：
电移台采用小型滚珠丝杠，交叉滚珠导轨，微型步进电机驱动，实现小尺寸、厚度博大负载、高精度、长寿命。
适合于显微镜下样品的精确移动，标配控制端口方便与我公司的控制器连接。
特点：体积小，厚度薄，刚性好。
使用场所：显微镜载物，超薄两维平移场所，其他两维移动场所。
产品参数为电性能参数：
产品参数：
| 型号 | GD-XY50G | GD-XY100G | GD-XY150G | GD-XY200G | GD-XY250G | GD-XY300G | ||||||
| 行程（mm） | 50×50 | 100×100 | 150×150 | 200×200 | 250×250 | 300×300 | ||||||
| 螺杆导程（mm） | 2 | 2 | 2 | 2 | 2 | 2 | ||||||
| 主体材质 | 铝合金 | |||||||||||
| 表面处理 | 阳极氧化发黑 | |||||||||||
| 导轨 | 交叉滚子导轨 | |||||||||||
| 速度（mm/s） | 15 | 15 | 15 | 15 | 15 | 15 | ||||||
| 分辨率（8细分）（μm） | 1.25 | 0.1 | 1.25 | 0.1 | 1.25 | 0.1 | 1.25 | 0.1 | 1.25 | 0.1 | 1.25 | 0.1 |
| 重复定位精度（μm） | ±1 | ±0.5 | ±1 | ±0.5 | ±1 | ±0.5 | ±1 | ±0.5 | ±1 | ±0.6 | ±1 | ±0.6 |
| 驱动电机 | 28步进电机 | |||||||||||
| 步距角（°） | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 | ||||||
| 中心负载（kg） | 20 | 20 | 20 | 20 | 20 | 20 | ||||||
| 重量（kg） | 2.84 | 3.12 | 4.62 | 4.88 | 4.68 | 4.7 | 4.5 | 4.79 | 6.2 | 6.5 | 7.7 | 8 |
