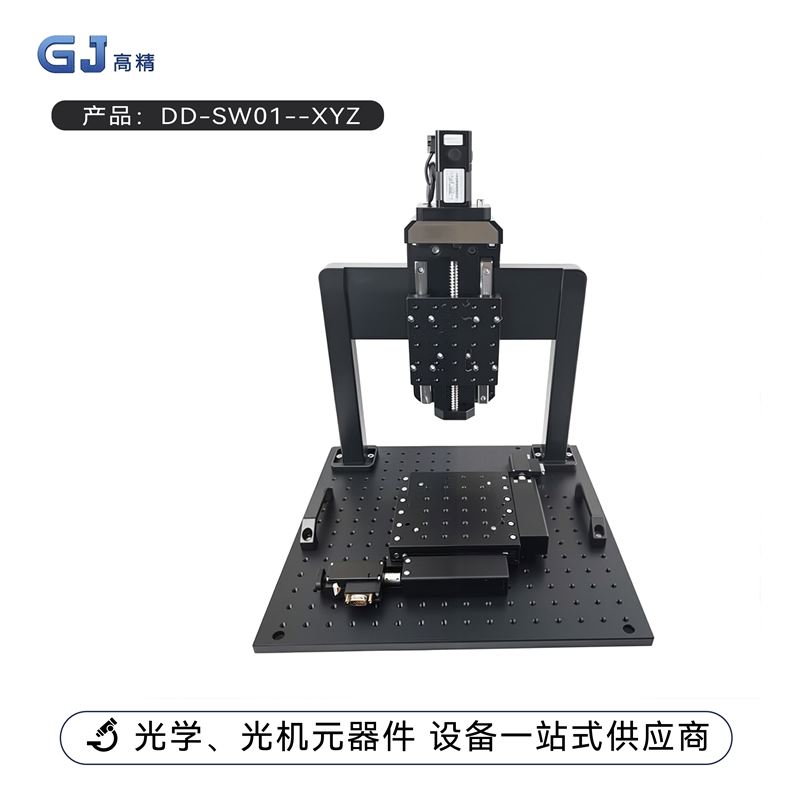

产品中心高精度电动平移台系列高精度电动三维台DD-SW01电动XYZ三轴调节台|位移台|升降台
产品分类
相关文章
产品简介
电动XYZ三轴调节台，位移台，升降台，XYZ调节台产品特性：标准品真空镀10-3pa到10-4pa 温度范围常温；真空系列位移台项目开发的特种电机样机已经实现在和民用领域的使用。
电动XYZ三轴调节台|位移台|升降台产品参数：
| 型号 | DD-SW01 | ||
| Z轴参数 | X Y轴参数 | ||
| 结构描述 | 行程 | Z轴升降行程50mm | X、Y轴位移行程50mm |
| 台面尺寸 | 120×120mm | 155×155mm | |
| 螺杆规格 | 精密滚珠螺杆（导程4mm） | 高研丝杆副 | |
| 导轨 | 精密线性滑块导轨 | 精密级交叉滚柱导轨 | |
| 步进电机（步距角） | 42（1.8°） | 信浓28（1.8°） | |
| 主体材料 | 铝合金 | 铝合金 | |
| 表面处理 | 阳极氧化发黑 | 阳极氧化发黑 | |
| 台面中心负载 | 30kg | 10kg | |
| 平台自重 | 2.8kg | 3.2kg | |
| 精度描述 | 8细分分辨率 | 2.5μm | 5μm(无细分），0.625μm（8细分） |
| 速度 | 20mm/sec | 6mm/sec | |
| 重复定位精度 | 5μm | 8μm | |
| 定位精度（选配光栅） | 8μm | 10μm | |
| 直线度 | 5μm | 5μm | |
| 运动平行度 | 10μm | 15μm | |
| 俯仰 | 25" | 50" | |
| 偏摆 | 20" | 25" | |
| 回程间隙 | 2μm | 2μm | |
| 丢步运动 | 3μm | 2μm | |
| 附件描述 | 可加装失电制动功能（Z) | —— | |
| 可加装光栅尺（G) | 可加装光栅尺（G) | ||
| 可换装伺服电机(D) | 可换装伺服电机(D) | ||
| 可加装防尘罩(F) | —— | ||
