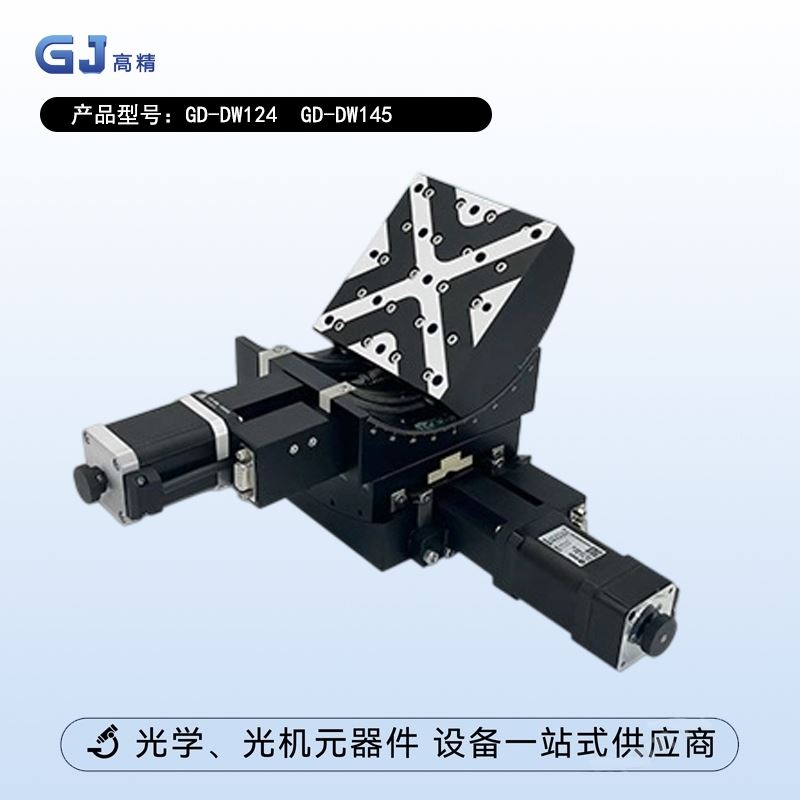

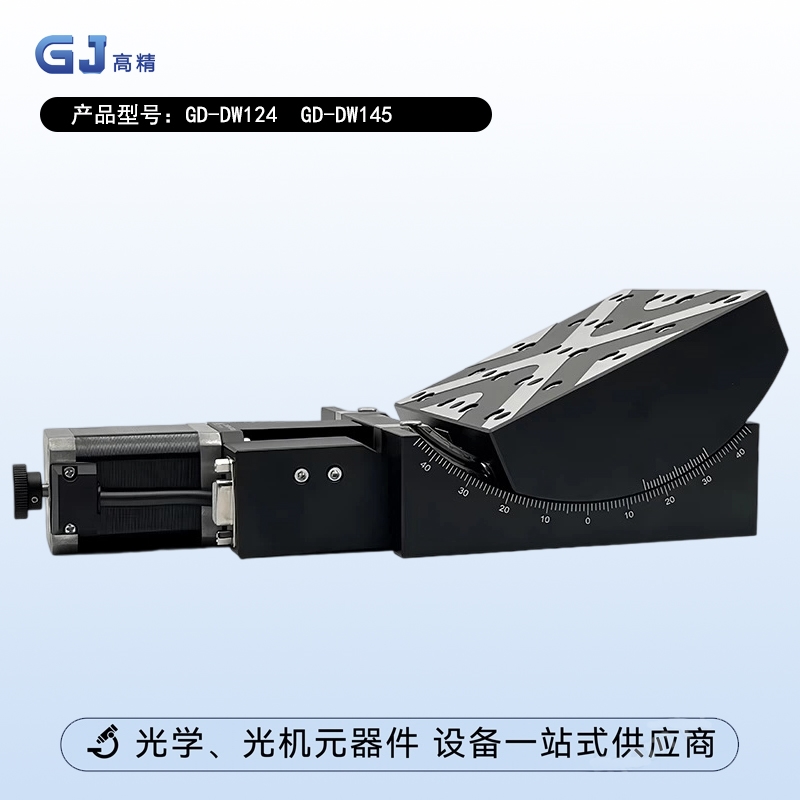

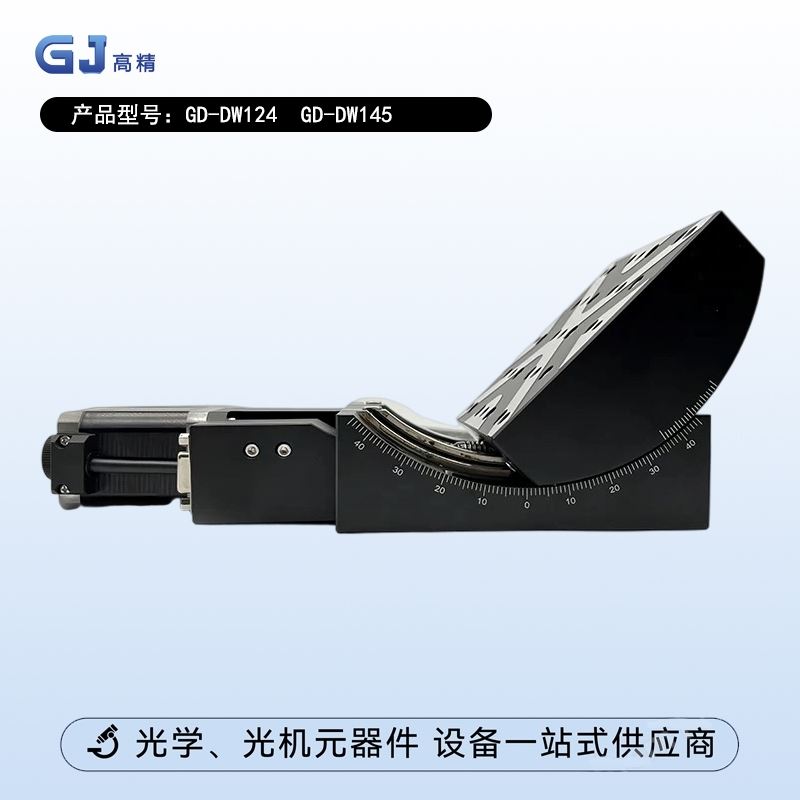

产品中心高精度电动平移台系列电动角位台HE-CP145高精度电动角度俯仰台蜗轮蜗杆大行程大负载
产品分类
相关文章
产品简介
高精度性能稳定此款L系列采用蜗轮蜗杆传动机构和十字交叉导轨兼顾了传动精度高和重量轻的优点，平台厚度超薄，结构紧凑适合嵌入到设备内使用。高密度铝合金平台主体采用优质铝合金材质，表面氧化处理，密度高拥有良好的防腐蚀性。
产品参数：
| 型号 | HE-CP145 | HE-CP124 | HE-CP145+HE-CP124组合 |
| 台面尺寸 | 120×120mm | ||
| 摆动范围 | ±45° | ±24° | 上轴±45°，下轴24° |
| 传动方式(减速比) | 蜗轮蜗杆(1：222) | 蜗轮蜗杆(1：386) | 蜗轮蜗杆(1：222) 蜗轮蜗杆(1：386) |
| 主要材质 | 铝合金 | ||
| 导轨形式 | 十字交叉导轨 | ||
| 最大移动速度 | 9°/sec | 7°/sec | 上轴9°/sec 下轴7°/sec |
| 单向定位精度 | 0.01° | ||
| 重复定位精度 | 0.005° | ||
| 摆动中心精度 | 0.1mm | 0.15mm | |
| 摆动中心高 | 40mm | 105mm | 40mm |
| 极限位置传感器 | 有 | ||
| 原点传感器 | 有 | ||
| 接头 | DB15串口（母头） | ||
| 马达 | 无 | ||
| 步距角 | 1.8° | ||
| 输入电压 | 24v | ||
| 负载 | 20kg | 20kg | 18kg |
| 净重 | 4.3kg | 3.9kg | 8.2kg |
