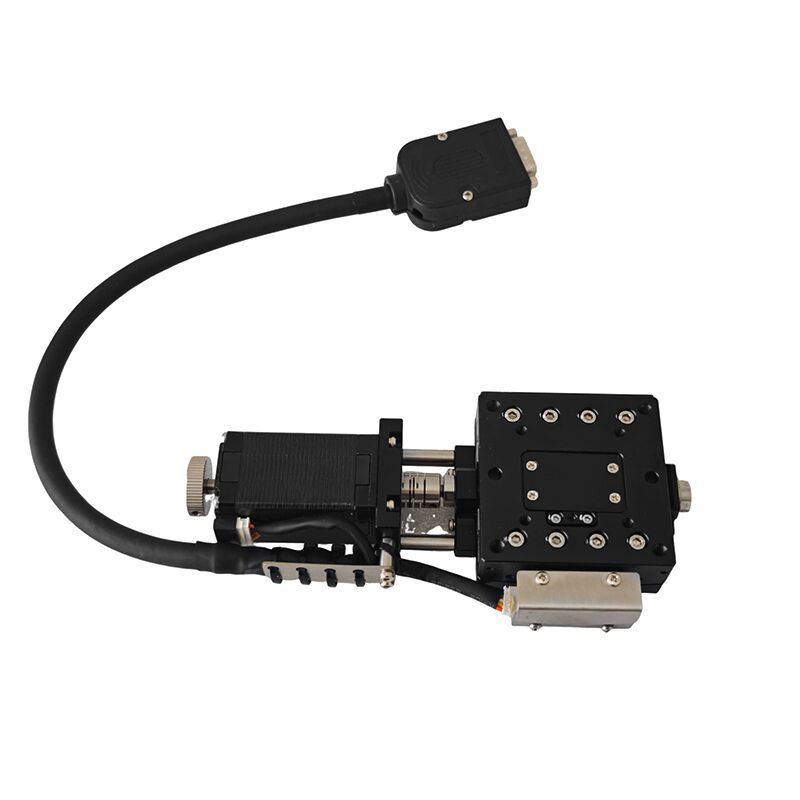

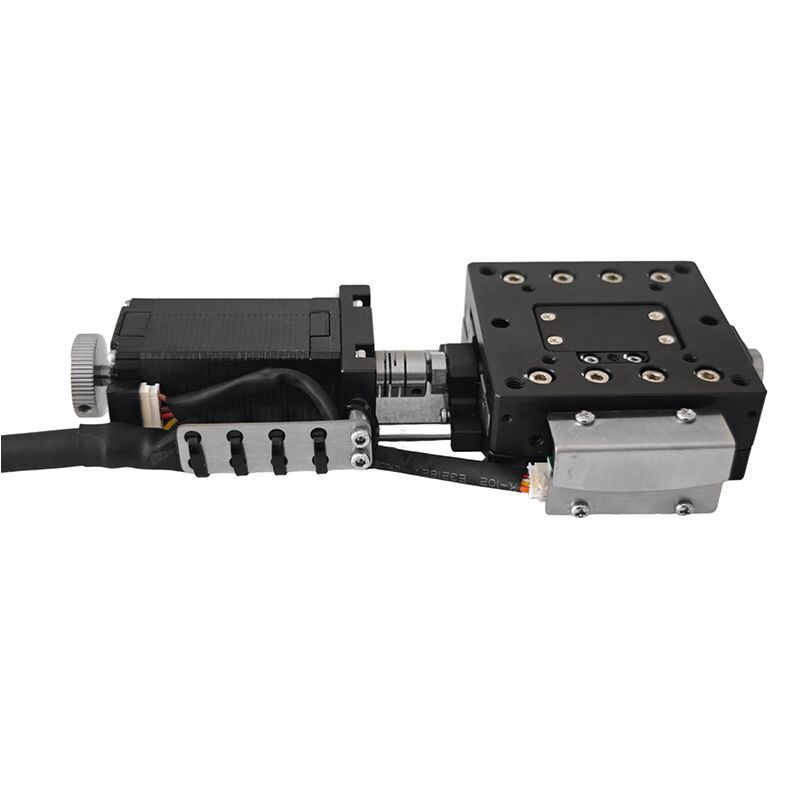

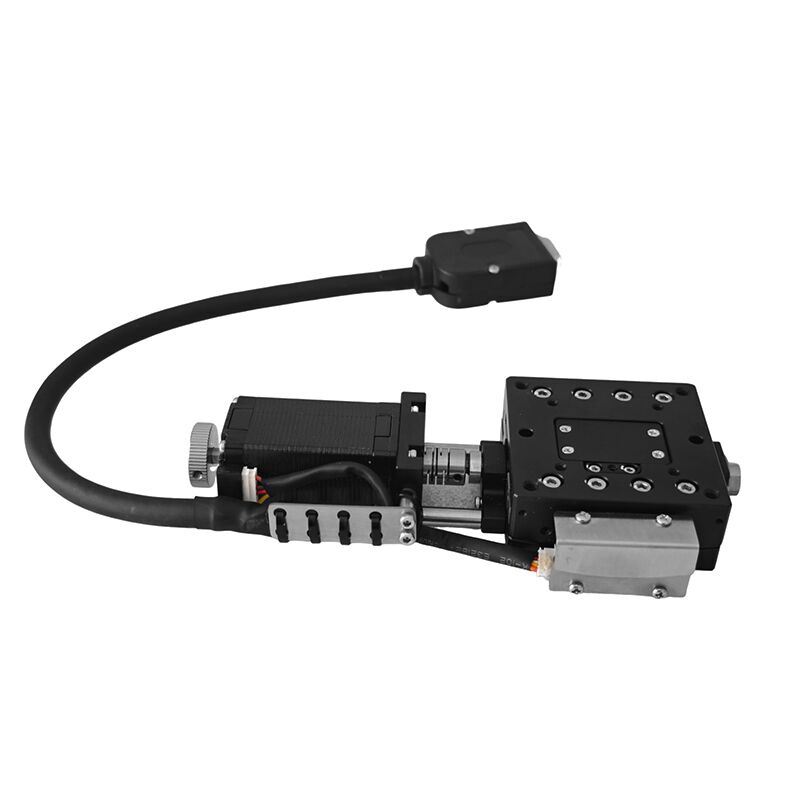

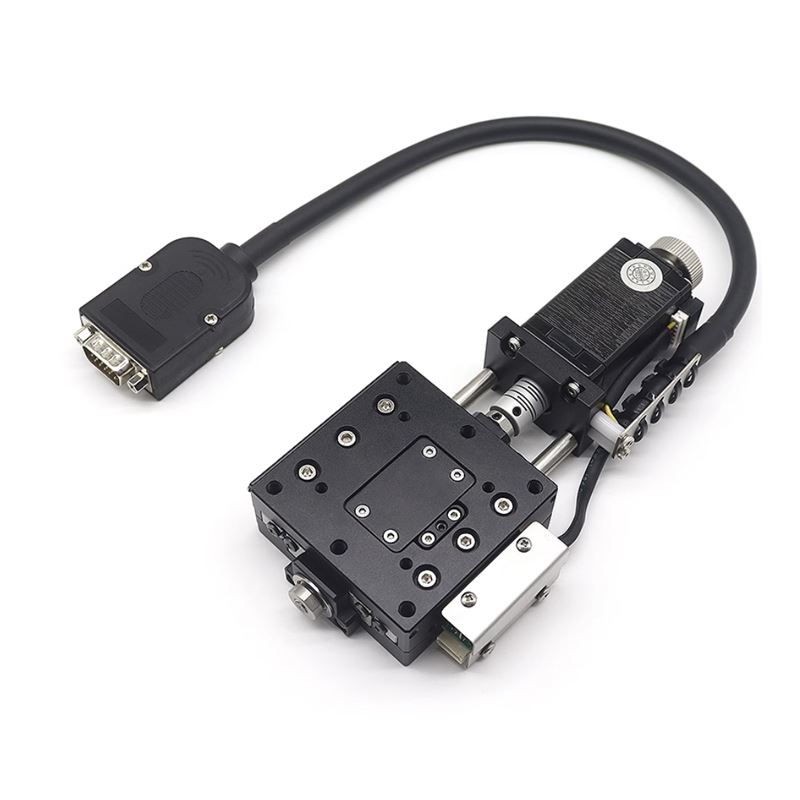

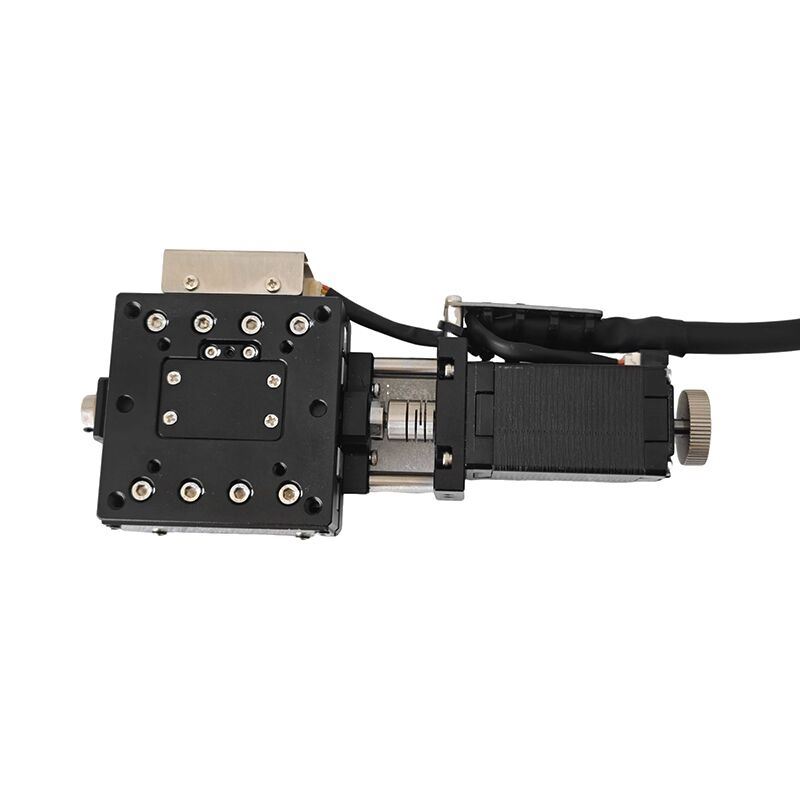

高精度电动角位台平弧摆台GD-PD510

产品型号：

产品资料下载：

13911985317

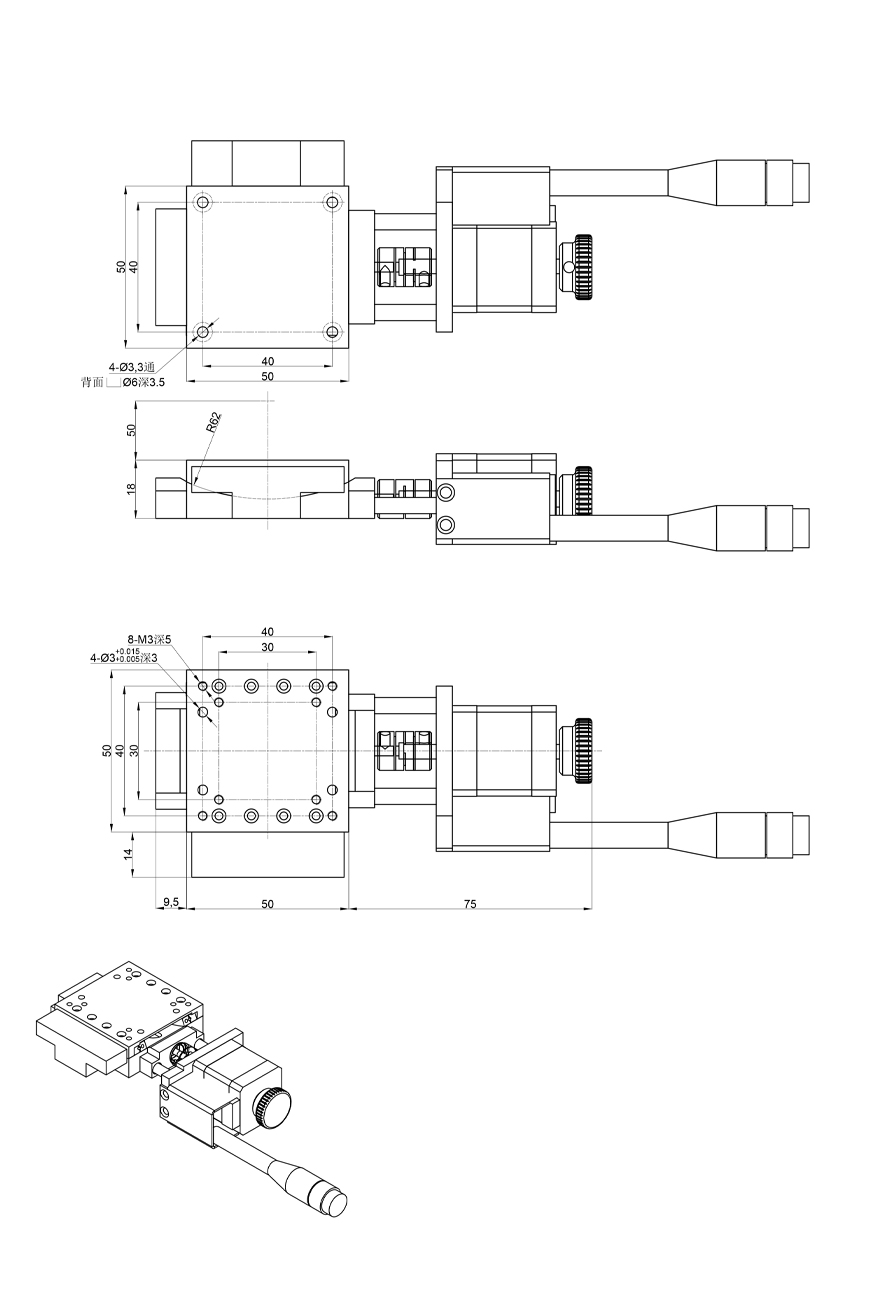

产品参数：

型号			GD-PD510	GD-PD508	GD-PD506
机械规格	移动角度		±10°	±8°	±6°
	滑台面尺寸		50×50mm
	导轨		交叉滚柱导轨
	驱动方式		研磨滚珠丝杆，φ4，导程1mm
	主体材质及表面处理		铝合金-黑色阳极氧化
	自重		约0,3kg
尺寸公差	厚度		18±0.2mm
	旋转中心高度		50±0.2mm	68±0.2mm	86±0.2mm
	旋转中心摆动精度		0.01mm内
精度规格	分辨率（脉冲）		0.0021°	0.0016°	0.0013°
	最大速度		31.5°/sec	23.5°/sec	19°/sec
	重复定位精度		±0.005°内
	负载		3kgf
	空转		±0.005°内
电气规格	马达		C：两相步进马达28框（信浓）
	传感器	型号	微型光电传感器 EE-SX4320(0MR0N)<原点一个，限位两个>
		控制输出	MPN开路集电极输出DC24V 8mA以下，残留电压0.3V以下（负载电流2mA时）
		工作电流	<60mA
		输出逻辑	检测（遮光）时：输出晶体管OFF(非导通）
	出线接口		HRS12P公端（引出长约200mm）
