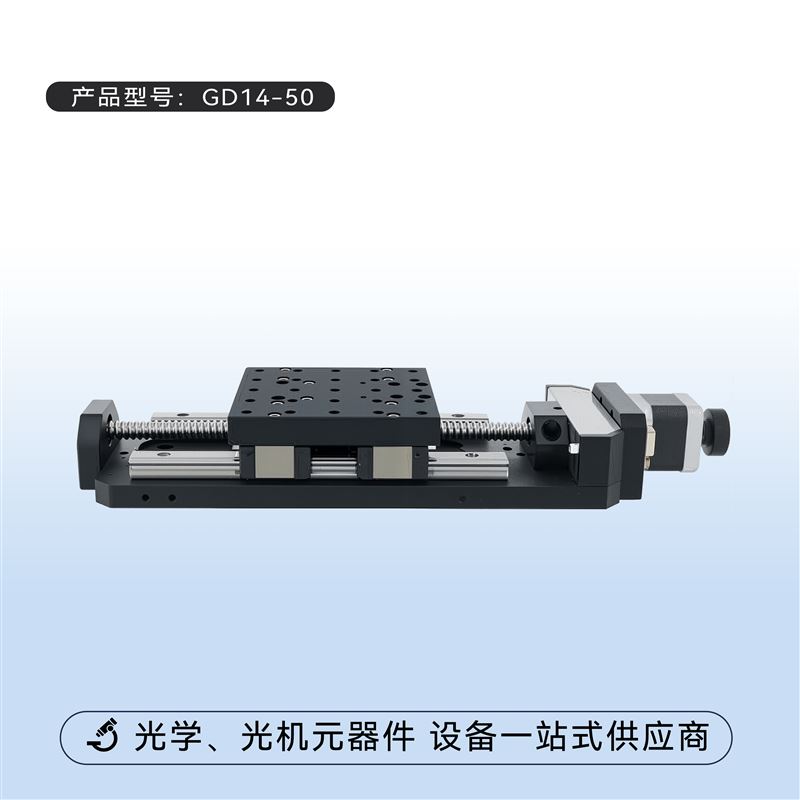

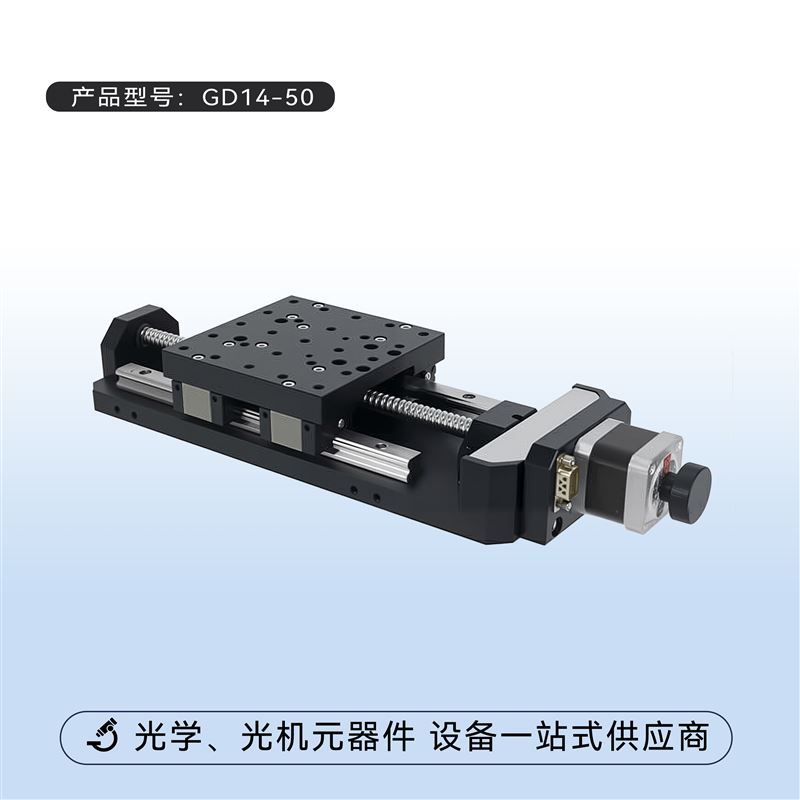

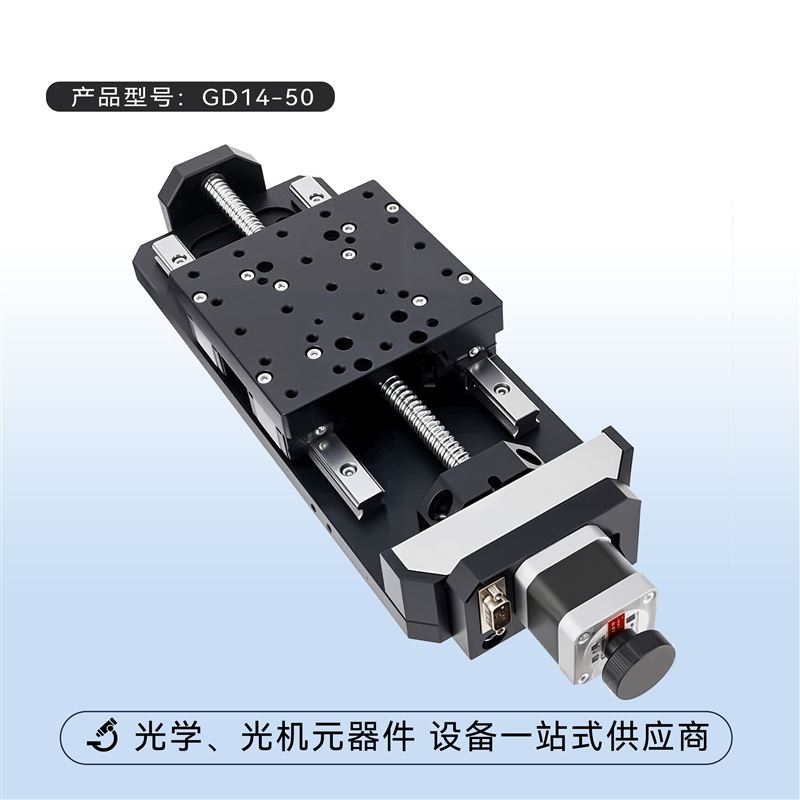

产品中心高精度电动平移台系列电动平移台GD14-50高精度电动平移台
产品分类
相关文章
产品简介
高精度电动平移台，高真空电动平台产品特性：进口精密滚珠螺杆驱动，重复定位精度和定位精度好，轴向间隙小，寿命长；导轨采用精密线性滑块导轨（方形，整体与底板连接），运动舒适，适合单轴重载或多轴组合使用。
| 产 品 型 号 | GD14-50 | GD14-100 | GD14-150 | GD14-200 | GD14-300 | GD14-400 | GD14-500 | ||||
| 结构参数 | 行程 | 50 mm | 100 mm | 150 mm | 200 mm | 300 mm | 400 mm | 500 mm | |||
| 台面尺寸 | 120×120mm | 120×120mm | 120×120mm | 120×120mm | 120×120mm | 120×120mm | 120×120mm | ||||
| 螺杆规格 | 精密滚珠螺杆（导程4 mm） | 滚珠螺杆（导程5 mm） | |||||||||
| 导轨 | 精密线性滑块导轨 | ||||||||||
| 步进电机(步距角) | 42（1.8°） | 57（1.8°） | |||||||||
| 主体材料 | 铝合金 | ||||||||||
| 表面处理 | 阳极氧化发黑 | ||||||||||
| 台面中心负载 | 30 kg | 50 kg | |||||||||
| 平台自重 | 2.8kg | 3.4kg | 4.5kg | 5.2kg | 6.3kg | 7.2kg | 8.3kg | ||||
| 精度参数 | 8细分分辨率 | 2.5μm | 3.125μm | ||||||||
| 速度 | 20mm/sec | 40mm/sec | 50mm/sec | ||||||||
| 重复定位精度 | 5μm | ||||||||||
| 定位精度（选配光栅） | 8μm | ||||||||||
| 直线度 | 5μm | 6μm | 8μm | ||||||||
| 运动平行度 | 10μm | 15μm | 20μm | ||||||||
| 俯仰 | 25″ | 50″ | 60″ | ||||||||
| 偏摆 | 20″ | 25″ | 30″ | ||||||||
| 回程间隙 | 2μm | ||||||||||
| 丢步运动 | 3μm | 5μm | |||||||||
| 附件描述 | 可加装失电制动功能(Z) | ||||||||||
| 可加装光栅尺(G) | |||||||||||
| 可换装伺服电机(D) | |||||||||||
| 可加装防尘罩(F) | |||||||||||
